晶閘管功率調整器(SCR Power Regulator) 主要用于各種電加熱裝置,如電熱工業窯爐、電熱干燥機、電熱油爐、各種反應罐、反應釜的電加熱裝置，由于其使用方便的特點，在電加熱領域應用廣泛。

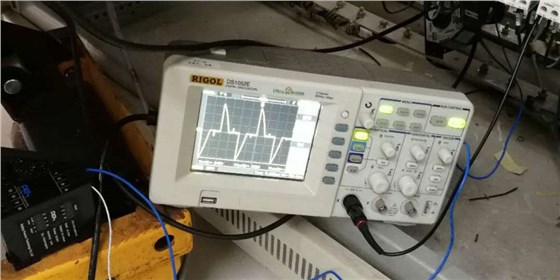

調功器的調功原理有多種，但不外乎是對電流及電壓波形的相角進行調整，電流或電壓在很小的時候，其電流和電壓的波形已經與標準的正弦波形相差甚遠，見下圖。

如何對畸變極其嚴重的電流電壓波形進行準確的功率測量？

最簡潔的方式莫過于直接使用功率計，但價格高昂無法接受，尤其是在多路測量時。普通功率變送器也無法對嚴重畸變的波形進行有效測量。

用真有效值電流變送器（True-RMS Current Transducer）和真有效值電壓變送器(True-RMS Voltage Transducer)分別測量調功器輸出的電流和電壓，輸出經過True-RMS真有效值處理過的標準信號，得到電流和電壓值后，進行乘法運算得出功率大小。該功率為視在功率，但因?yàn)榧訜嵩酁樽栊载?fù)載，有功功率與視在功率差別很小。

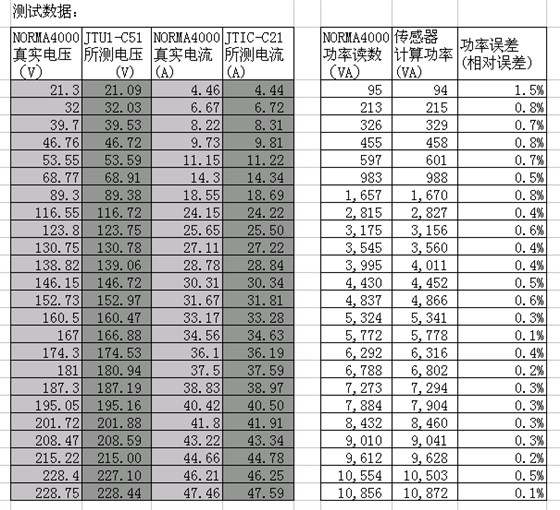

采用此種測試方法得出的功率值與標準功率分析儀的出的數據對比如下。

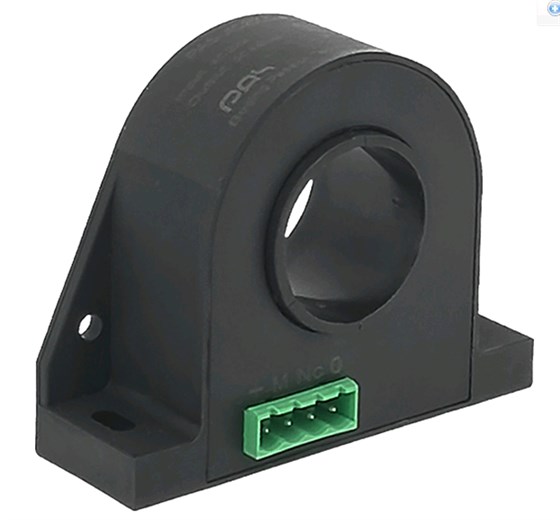

True-RMS電流電壓變送器的外形如下：

JTIC-C21 JTU1-C51

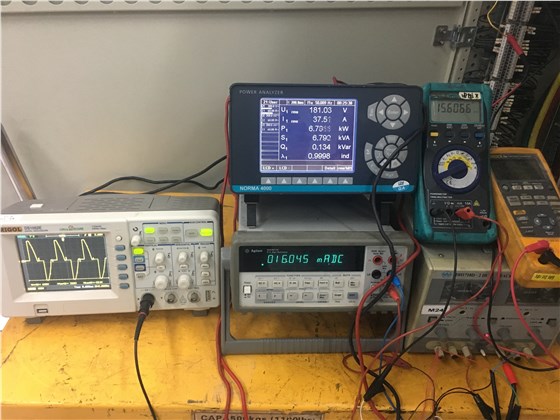

現場測試圖

結論：普通平均值校準的變送器無法準確測量畸變波形的電流和電壓，通過使用真有效值電流電壓變送器，計算加熱元件功率是一種簡單有效的方法，試驗證明效果很好。
