交流電流變送器能夠?qū)⒈粶y(cè)交流電流轉換成反映原邊電流有效值大小的直流信號，由于存在AC變換成DC的整流過程，反應時間一般在150mS-300mS左右。一般規定，輸出信號達到額定輸出90%時所用的時間為反應時間，變送器參與測控時，通常需要考慮反應時間參數。

用示波器的上升時間（rise time）功能即可實現對反應時間的測量，前提是電流源輸出的電流需要迅速達到額定值,否則測出的時間會偏長，如果示波器沒有上升時間選項，亦可通過光標目測計算響應時間。

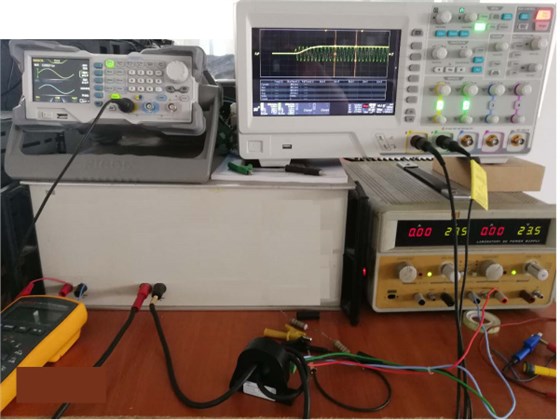

如圖以JIC-C21交流電流變送器為例，測試其響應時間：

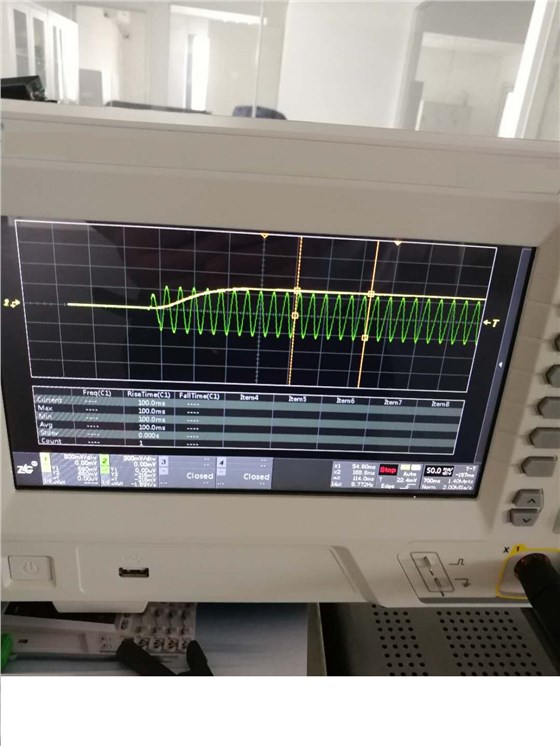

圖中正弦曲線是被測電流的實際波形，直線曲線則為傳感器的輸出信號，以5A量程測試時，響應時間為140mS左右。
